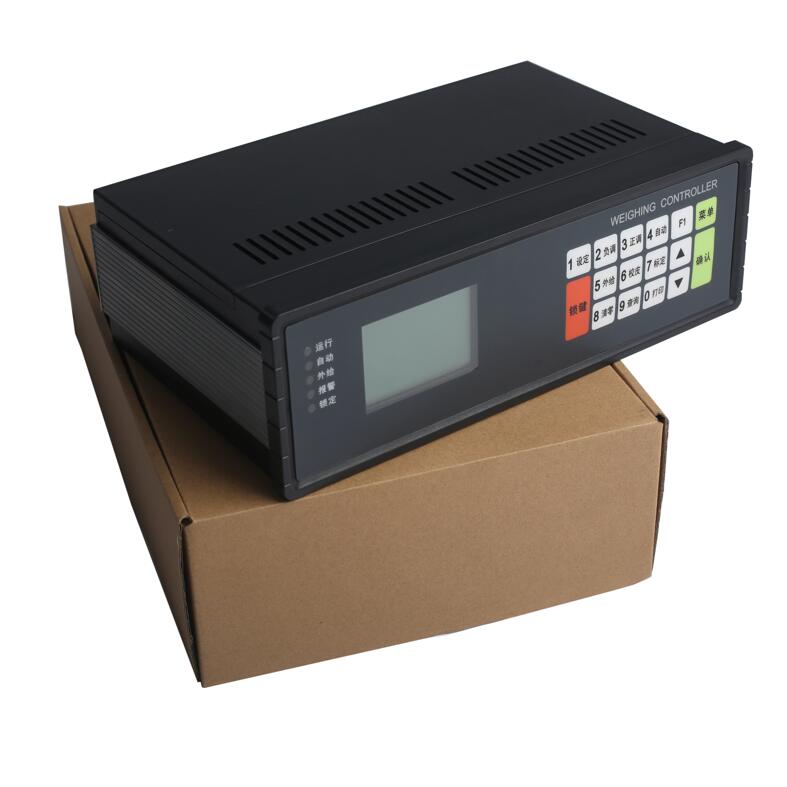

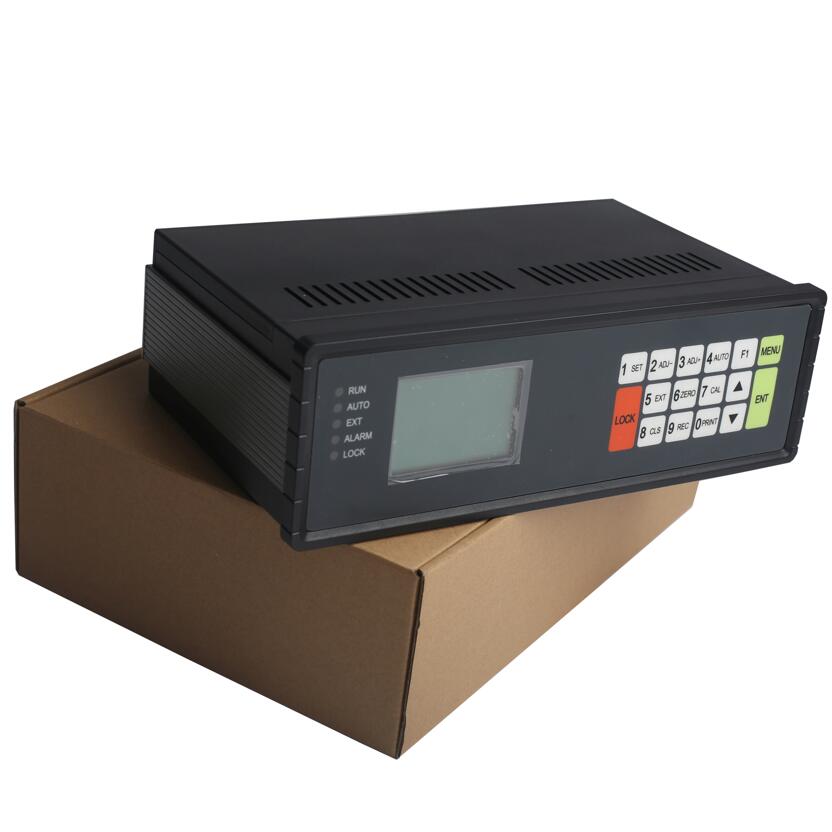

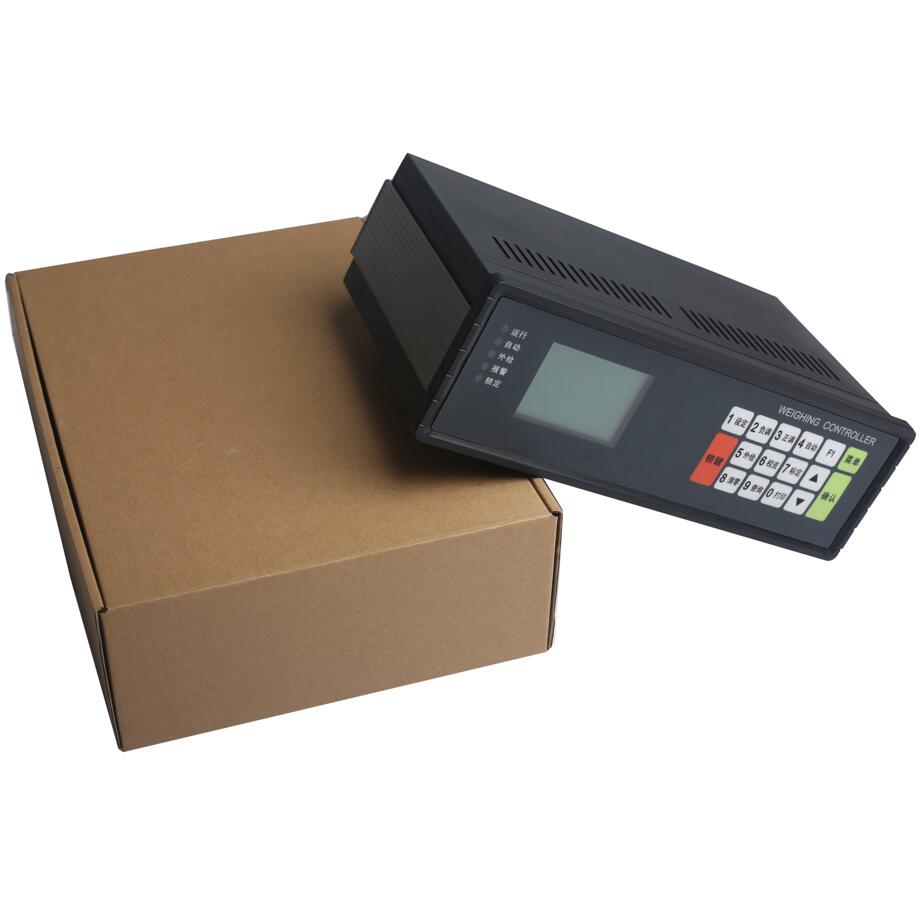

PS-BST100-E81皮帶秤控制器 流量秤儀表 定量儀表 配料控制顯示器

PS-BST100-E81皮帶秤控制器 流量秤儀表 定量儀表 配料控制顯示器

定量皮帶給料機（定流量配料控制/定重量批次控制）用

產品概述

• 2  整機EMC設計，抗干擾能力強，適用于工業環境。

• 2  32位ARM CPU，72MHz主頻，運算速度快。

• 2  128×64點陣、7色背光LCD液晶顯示屏，英文/中文顯示。

• 2  可選配英文按鍵、簡體中文按鍵或繁體中文按鍵。

• 2  菜單操作與快捷操作（帶按鍵音）。

• 2  采用24位高精度高速∑-△A/D轉換模塊，內部分辨率1/1,000,000，采樣頻率400Hz。

• 2  采用寬頻速度脈沖輸入電路。

• 2  采用獨特的抗振濾波算法，確保在秤體振動較強時稱量結果的穩定性與準確度，以及在重量變化時的快速反應能力。

• 2  可連接8個350Ω稱重傳感器。

• 2  具有自動加密、按鍵加密、按鍵解密、數字設定、數字調校與接口測試功能。

• 2  可選用自動校皮（自動零位跟蹤）、速度校準、帶長校準功能。

• 2  1路可選用的“給定流量”模擬量輸入[AI：4~20mA]。

• 2  最多3路可定義的“流量/控制電流/…”模擬量信號輸出[AO：4~20mA]。

• 2  具有快速、穩定的PID定量配料控制功能。

• 2  3路可定義的常開開關輸入[DI]與4路可定義的常開繼電器開關輸出[DO]。

• 2  可通過DI&DO開關控制給料器與皮帶秤的啟停。

• 2  1路“累計量高速脈沖”輸出[PO]。

• 2  可選配雙通信口外接上位機、LED遠程顯示器、串行打印機與無線通信設備。

• 2  可查詢與打印一年內的班/日/月產量。

• 2  采用多任務工作模式，在進行參數設定等操作時，不影響計量與控制過程。

產品性能參數

¨  顯示

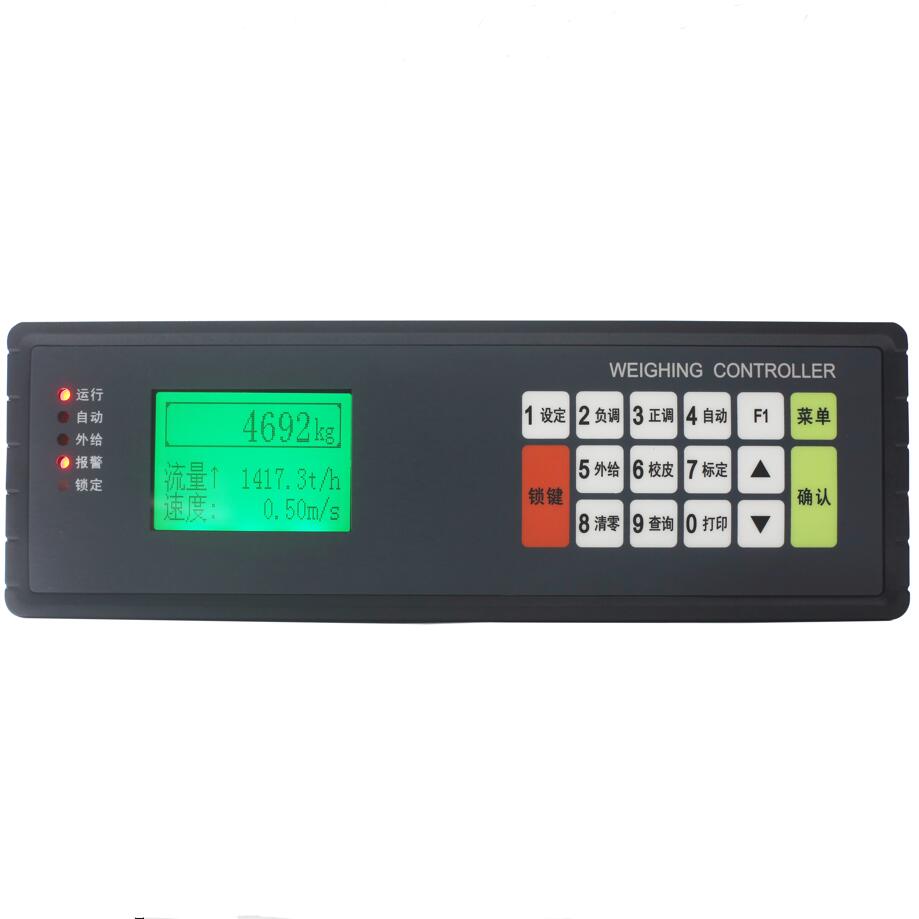

2 128×64點陣、7色背光LCD液晶顯示屏，英文/中文顯示。

2 顯示刷新時間：可設定0.1~2.0s。

¨  按鍵

2 可選配16鍵英文按鍵、簡體中文按鍵或繁體中文按鍵。

2 菜單操作與快捷操作（帶按鍵音）。

¨  稱重傳感器接口

2 激勵電壓/最大電流：DC10V/250mA（8個350Ω的稱重傳感器）。

2 信號輸入范圍：0~25mV。

2 24位∑-△ADC，內部分辨率1/1,000,000。

2 采樣頻率：400Hz。

2 獨特的抗振濾波算法，精準稱量，穩定顯示，快速響應。

2 零位漂移：±0.1μV/℃ RTI（折合到輸入端）。

2 增益漂移：±5ppm/℃。

2 非線性度：0.005%FS。

¨  速度傳感器接口

2 輸出電壓/最大電流：DC12V/100mA。

2 速度脈沖輸入范圍：0.5~3000Hz。

¨  開關量信號接口

2 3路可定義的常開開關輸入[DI]。

2 4路可定義的常開繼電器開關輸出[DO]：AC250V/DC24V，1A。

2 1路“累計量高速脈沖”輸出[PO]：100mA，DC5~24V；脈沖當量（每個脈沖對應的重量）與脈沖寬度可設定。

¨  模擬量信號接口

2 最多3路可定義的“流量/控制電流/…”模擬量信號輸出[AO]：4~20mA，非線性度：0.05%FS；AO3：可選配。

2 1路可選用的“給定流量”模擬量信號輸入[AI]：4~20mA，非線性度：0.05%FS。

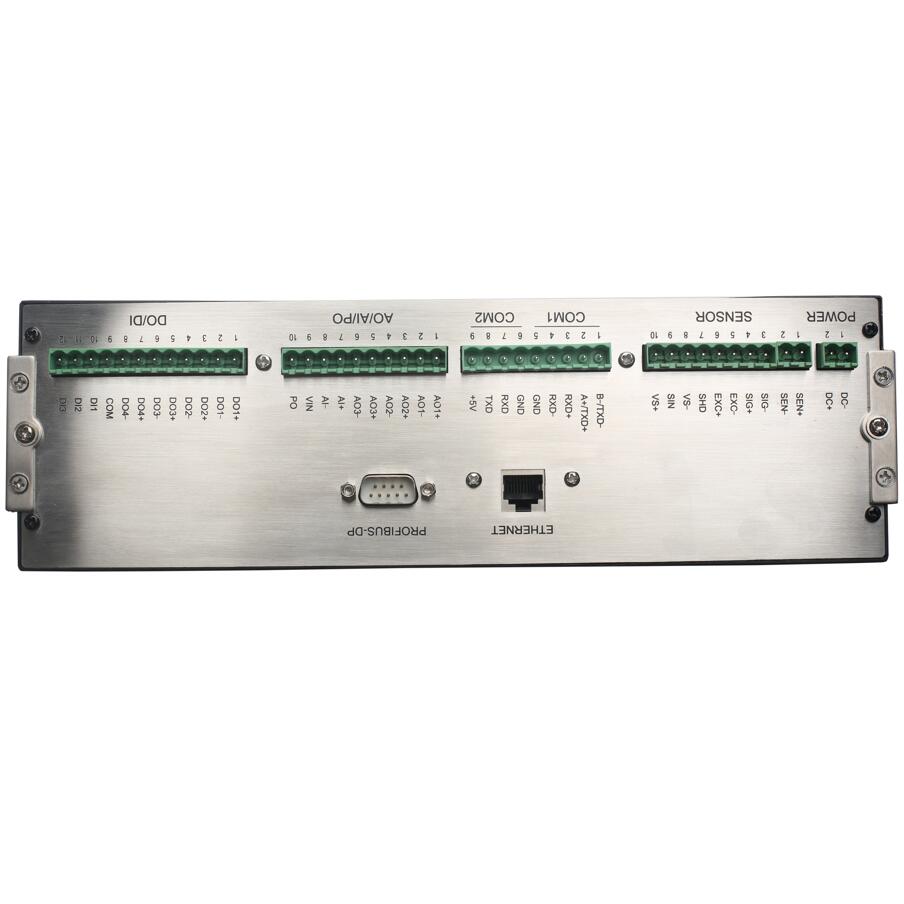

¨  數字通信接口

2 COM1：可選配RS232/RS485/RS422/Profibus-DP/Ethernet模塊。

2 COM2：RS232。

2 可外接：上位機IPC/PLC、LED遠程顯示器、串行打印機與無線模塊。

¨  報表打印

2 可查詢與打印一年內的班/日/月產量。

¨  工作指標

2 工作電壓：24V。
